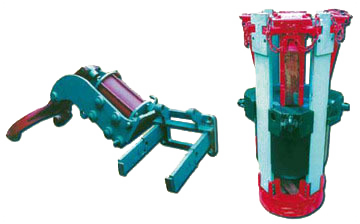

Захват клиньевой пневматический ПКР 560М, ПКРО 560М

Назначение: механизированный захват в роторе насосно - компрессорных, бурильных, утяжеленных и обсадных труб, оперативный механизированный или облегченный ручной отвод приводной части от клинозахватных узлов, облегченный монтаж - демонтаж клиньевого захвата в процессе бурения нефтяных и газовых скважин.
Область применения: буровые установки классов БУ 2000, БУ 2500, БУ 3000, БУ 4000, БУ 5000, БУ 6000, оснащенные роторами с проходным отверстием 560 мм.

Спецификации:


Наименование параметров


ПКР 560М

Основная конструктивная особенность

Ручной отвод привода

Грузоподъемность, тс

320

Условный диаметр захватываемых труб, мм

60, 73, 89, 102, 114, 127, 140, 146, 168, 178

Расчетная максимальная длина колонны бурильных труб Ø114 х 9, 10, 11 σт = 75 кгс/мм2, м

6500

Количество типоразмеров:

клиньев

2

со сменными плашками

10

Управление

дистанционное, кроме отвода привода

Масса комплекта поставки для трех размеров труб, кг

1720

Габаритные размеры, мм:

длина

1700

ширина

820

высота

1500


Наименование параметров


ПКРО 560М

Основная конструктивная особенность

Ручной отвод привода

Грузоподъемность, тс

320

Условный диаметр захватываемых труб, мм

245, 324

Расчетная максимальная длина колонны бурильных труб Ø114 х 9, 10, 11 σт = 75 кгс/мм2, м

6500

Количество типоразмеров:

клиньев

2

со сменными плашками

4

Управление

дистанционное, кроме отвода привода

Масса комплекта поставки для трех размеров труб, кг

1720

Габаритные размеры, мм:

длина

1700

ширина

820

высота

1500
